在适用于医疗保健设备等的噪音标准(CISPR11)中,传导噪声(杂音端子电压)是必不可少的项目之一.
该传导噪声需要在150kHz至30MHz频带满足标准.

本文介绍使用块式EMI滤波器BNX系列进行传导噪音对策的事例.

CISPR11是适用于医疗保健设备等的噪声标准.

作为验证,我们准备了一个将DC-DC转换器作为EUT,对CISPR11传导噪声进行评估的测量环境.

(注意)
使用CISPR11规定的测量系统和测量方法,对泄漏到DC电源线的传导噪声进行评估.

在500kHz开关频率的整数倍频率下观察噪声频谱.此外,我们观察到的噪声超过了CISPR11 Class A group 1(工业环境)的噪声允许值.

可以认为,由DC-DC转换器的开关引起的噪声(开关噪声)传导到了DC线路.

(参考)
Class A：工业环境,Class B：住宅环境的噪声允许值

为了抑制这种传导噪声,我们在输入侧使用了块型 EMIFIL BNX029-01.
BNX029-01是将LCπ型滤波器作为1个元件构成的滤波器.
该滤波器可以在15kHz至1GHz的宽频带范围内实现噪音对策.支持20A的大电流,非常适宜用于DC电源线噪声对策.

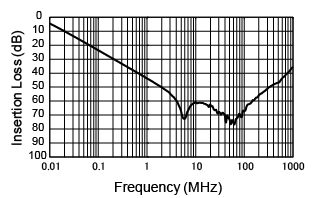

型号	尺寸	额定电流	插入损耗
BNX029-01	12.1×9.1mm	20A

通过将BNX029-01插入输入侧,可以在所有频段满足 CISPR11的噪声允许值要求.

DCDC转换器的开关引起的噪声有时会传导到DC线路.通过使用宽频带BNX系列,可以抑制传导噪声.
此外,BNX系列是由单个产品构成LCπ型滤波器的滤波器,有助于缩短对策时间和节省空间.

在BNX系列的SMD类型中备有以下版本.
可根据使用环境和噪音情况进行选择.

型号	类型和外观	额定电压 (Vdc)	额定电流 (Adc)	插入损耗 (dB)
BNX002-11	标准型W12 x D11 x H12.5 / H13	50	10	40dB以上 1MHz to 1GHz
BNX003-11 高额定电压		150	10	40dB以上 5MHz to 1GHz
BNX005-11 高额定电压		50	15	40dB以上 1MHz to 1GHz
BNX012-01	薄型W12 x D11 x H8	50	15	40dB以上 1MHz to 1GHz
BNX012H01 汽车		50	15	40dB以上 1MHz to 1GHz
BNX016-01		25	15	40dB以上 100kHz to 1GHz
BNX022-01	SMD型L12.1 x W9.1 x T3.1 /T3.5	50	20	35dB以上 1MHz to 1GHz
BNX023-01		100	20	35dB以上 1MHz to 1GHz
BNX024H01 汽车		50	20	35dB以上 100kHz to 1GHz
BNX025H01 汽车		25	20	35dB以上 50kHz to 1GHz
BNX026H01 汽车		50	20	35dB以上 50kHz to 1GHz
BNX027H01 汽车		16	20	35dB以上 40kHz to 1GHz
BNX028-01		16	20	35dB以上 30kHz to 1GHz
BNX029-01		6.3	20	35dB以上 15kHz to 1GHz
