１．何谓热敏电阻

热敏电阻是对热量敏感的电阻体(Thermally Sensitive Resistor – Thermistor)总称,电阻值会随温度变化而发生较大变化的半导体元件.
电阻值随温度升高而下降(参照图1),具有负温度系数的电阻称为NTC热敏电阻(Negative Temperature Coefficient Thermistor).

图1 电阻―温度特性曲线图
$从曲线图中可以看出,NTC热敏电阻是一款电阻值会随温度升高而下降\对热量敏感的电阻体.$

"热敏电阻"一般是指这种NTC热敏电阻.
热敏电阻以金属氧化物为主原料,是在高温下烧结而成的陶瓷半导体,可根据其所用材料获得各种不同的特性.
此外,可根据不同用途将热敏电阻素子灵活地加工为多种形状,所以可作为温度传感器广泛用于汽车及家电\医疗等所有设备的温度测量及温度控制\温度补偿等.

２．何谓热敏电阻的温度特性

热敏电阻的电阻值会随温度而发生较大变化,如图1所示,温度与电阻值的关系呈指数函数性变化.
热敏电阻的温度特性在一定温度范围内的电阻值与温度的关系近似于公式1所示.

T\Ta：绝对温度 (K)
R\Ra： T\Ta的零功率电阻值 (Ω)
B ：B常数 (K)

３．何谓零功率电阻值

零功率电阻值是指,热敏电阻在一定温度下测量低电阻值,在可忽略自热所致电阻值变化的超低消耗功率下测得的电阻值,记载为"R25".如果是R25,则表示25℃时的零功率电阻值.

４．何谓B常数

B常数是表示基于电阻―温度特性之间任意2点的温度求得的电阻值变化大小的常数,如公式2所示.

零功率电阻值计算公式

Ta\Tb：绝对温度 (K)
Ra\Rb： Ta\Tb的零功率电阻值 (Ω)
B ：B常数 (K)

通过logR和1/T将此特性实现曲线化后,基本可以用直线显示.

图2 电阻―温度特性曲线图

B常数的显示如"B25/85"所示,如果是B25/85,则表示基于25℃和85℃的2点之间的电阻值算出的数值.
B常数越大,曲线图的倾斜度也就越大,所以便于检测较小的温度变化,对温度变化的敏感度较高.

５．何谓耗散系数

耗散系数是指在热平衡状态下,热敏电阻素子通过自热使其温度上升1℃时所需的功率,基于热敏电阻的消耗功率与素子的温度上升之比求得.
将热敏电阻的消耗功率设置为P(mW)时,散热常数通过公式3求得.

散热常数曲线图

P：热敏电阻的消耗功率 (mW)
δ：耗散系数 (mW/℃)
Ta：热敏电阻的环境温度 (℃)
I：热敏电阻中的流动电流 (mA)
Tb：热敏电阻温度上升到热平衡状态时的热敏电阻温度 (℃)
R：Tb(℃)时的热敏电阻电阻值 (Ω)

耗散系数取决于热敏电阻的材料及结构\大小.
此外,将热敏电阻用于温度测量时,最好尽量减小施加功率,以防测量温度产生误差.

６．何谓响应时间

响应时间是指在零功率状态下,热敏电阻的环境温度发生急剧变化时,热敏电阻素子的最初温度与最终达到温度之间所生温度差达到63.2%的温度变化所需时间.

响应时间(τ)设置为n倍时的温度差变化率如下所示.
响应时间的约3倍时间时,为温度差的95%变化.
τ＝63.2％ 2τ＝86.5％ 3τ＝95.0％

图3 最初温度(Tb)与最终达到温度(Ta)的温度差变化所需时间曲线图

最初温度(Tb)与最终达到温度(Ta)的温度差变化所需时间曲线图

响应时间越小,对温度变化的响应速度越快.

例如：

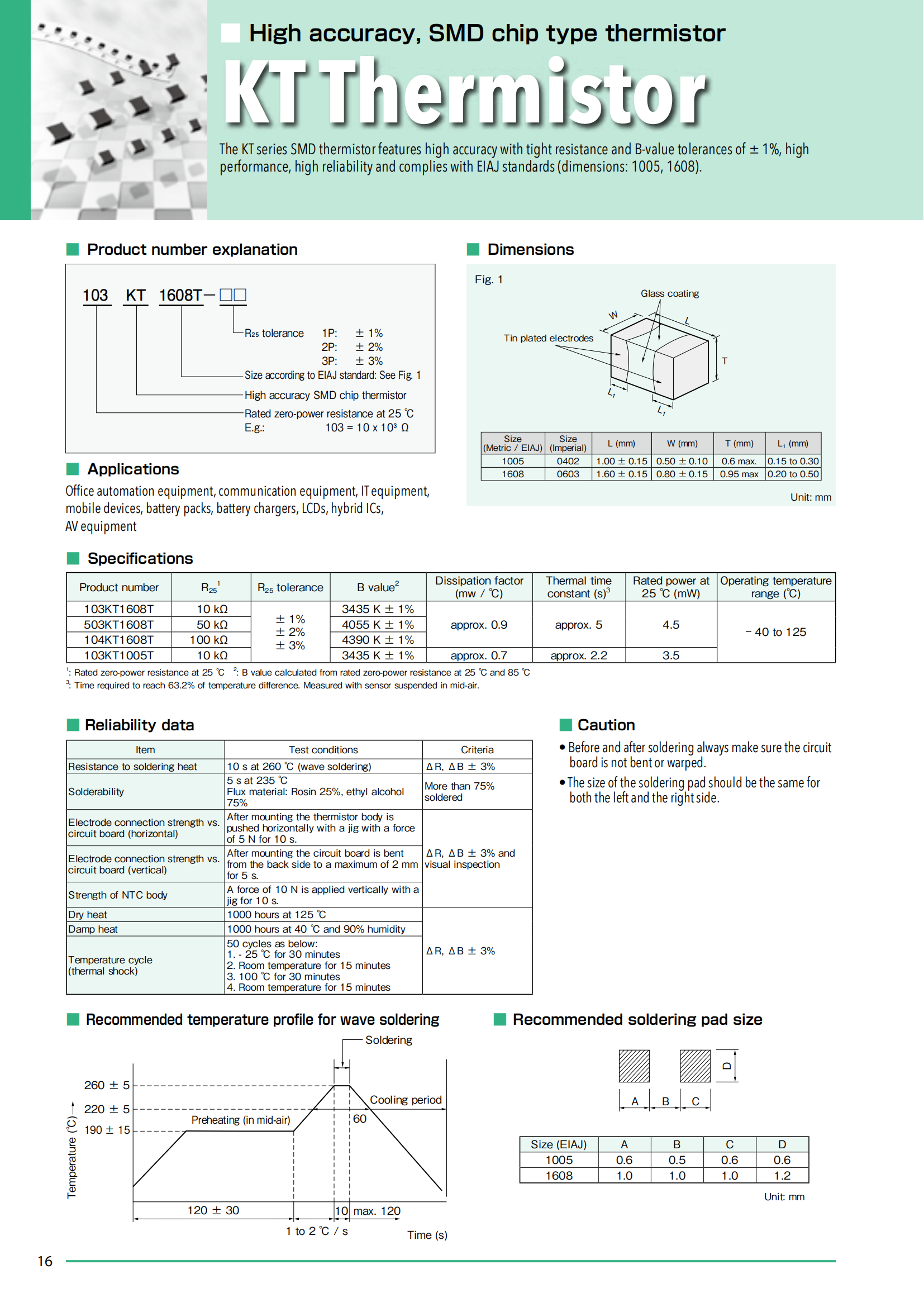

SEMITEC的KT系列热敏电阻具有高精度\严格的电阻和(±1%)的B值容差KT热敏电阻是符合IEC标准(尺寸：1005\1608)和JIS标准.KT热敏电阻完全符合RoHS E2011/65/EU号欧盟指令.

■ Specifications
Product number	R25	B value	Dissipation factor	Thermal time constant (s)*3	Rated power at 25 ℃ (mW)	Operating temperature
Product number	R25	B value	(mw / ℃)	Thermal time constant (s)*3	Rated power at 25 ℃ (mW)	range (℃)
103KT1608T-1P	10 kΩ±1%	3435 K ± 1%	approx. 0.9	approx. 5	4.5	― 40 to 125
503KT1608T-1P	50 kΩ±1%	4055 K ± 1%
104KT1608T-1P	100 kΩ±1%	4390 K ± 1%
103KT1005T-1P	10 kΩ±1%	3435 K ± 1%	approx. 0.7	approx. 2.2	3.5
